자동문 센서 OPTEX

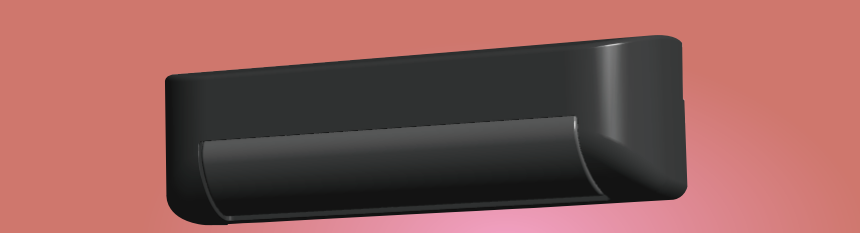

제품 형식 OM-104C(S)= 바디 컬러: 실버(실버 브론즈) 부품 번호: OM-104C(BL)= 바디 컬러 블랙
| 모델 주문 번호-> | OM-104C |
| 바디 색상 (품번에 따라 2종) | 실버 블랙 |
| 장착 높이 | 2.0m ~ 3.5m(6’7” ~ 11’5”) |
| 확인 절차 | 마이크로파 도플러 효과 |
| 현재 주파수 | 24.125GHz |
| 출력 밀도 | < 20dBm |

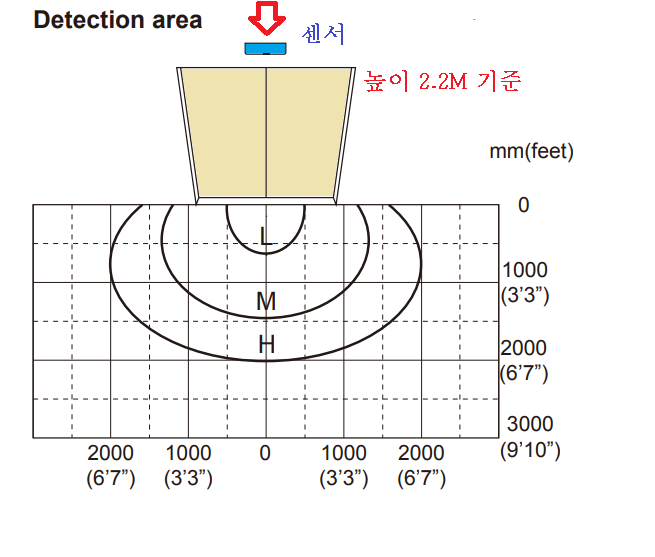

| 감지 범위 = 카탈로그 참조 | 감지 영역 참조 |
| 최소 인식 속도 | 5cm(1 15/16”)/초 |
| 높이 조절(스토퍼 없음) | +35° ~ +55°(클릭당 5°) +25° ~ +55°(클릭당 5°) |
| 전원 공급 장치(주전원 전압) | 12~24VAC(±10%) 12~30VDC(±10%) |
| 전력 소비 | <0.7W(AC에서 <1.3VA) |
| 현재 무승부 | < 45mA(12VDC에서) |
| 전원 표시기 | 빨간색: 대기 없음: 감지 깜박이는 빨간색: 설정 |
| 출구 | 폼 A 릴레이 최대 50V 0.1A(저항성 부하) |
| 종료 시간 범위: 종료 보류 시간 | 0.5초 |
| 응답 속도: 응답 시간 | < 0.3초 |
| 작동 습도 | < 80% |
| 작동 온도 | -20°C ~ +55°C(-4°F ~ 131°F) |
| IP 속도 | IP54 |
| 무게 | 120g |
| 액세서리 | 케이블 2.5m(8’2”) 1개 1 취급 설명서 장착 나사 2개 |
'추천 관련글,
om104c.OPTEX-센서.pdf
0.38MB
오토닉스 자동문 센서
ADS 시리즈
제품 특징
간단한 정지 시간 선택 기능(정지 시간 2양초7양초15초 선택) 전면 감지 영역 4단계 가변 기능
각 감지 영역에 대한 조정 가능한 각도: (7.5°, 14.5°, 21.5°, 28.5°4단계 변수) 왼쪽.올바른 감지 영역을 삭제하는 기능
다양한 성능 사양: 24-240VAC/24-240VDC 겸용12-24VAC/12-24VDC 겸용
마이크로프로세서(마이크로프로세서) 조립
설치 높이: 최대 감지 범위: 2,460mm × 86mm(설치 높이 2.7m)
ADS 자동문센서 Autonics.pdf
0.56MB
오토닉스 제품특징 보기
자동문 센서가 국내에서 만들어지지 않았을 때는 옵텍스처럼 수입품으로 쓰였다.
현재 대부분의 생활용품이 사용되고 있습니다(자동문 센서는 오토닉스 카탈로그 참조).
ADS 자동문센서 Autonics.pdf
0.56MB
| 확인 절차 | 난반사 |
| 설치 높이 | 2.0~2.7m |
| 광원 | 적외선 LED(850nm 변조 유형) |
| 전원 전압 | 24-240VAC~ ±10% 50/60Hz 24-240VDC |
| 전력 소비 | 4VA 아래에(240VAC~ 기본) |
| 제어 출력 | 릴레이(SPST(1a)) |
| 전면 감지 영역 | 7.5°, 14.5°, 21.5°, 28.5°(4번째단계 변수) |
| 왼쪽/오른쪽 감지 영역 | (1, 2, 3 영역), (7, 8, 9 영역) 각 클리어 |
| 환경 저항_주변 조명 | 햇빛/백열등:3,000럭스 아래에(수광면의 조도) |
| 환경 저항_주변 온도 | -20 ~ 50℃, 보존: -20 ~ 70℃ |
| 보호 구조 | IP50 |
| 환경 저항_주변 습도 | 35-85% 상대 습도; 보존: 상대 습도 35~85%(동결 또는 결로가 없을 것) |
| 커버 색상 | 은 |
| 출구 대기 시간 | 지연 시간 0.5양초 |
| 정지 감지 시간 | 2양초7양초15양초(정지시간 설정 스위치로 선택) |
| 필터링 | H,L(간섭방지 스위치 선정) |
| 연결 케이블 사양 | 플러그 배선 연결 |
| 부분 | 설치 연결 배선 2.5m, 설치하기 위해서 나사 2개, 설치 용지 |
| 조직 | 사례: 부분, 렌즈: 아크릴, 렌즈 커버: 아크릴 |
| 무게 | 약 320그램 |
